Pacchetto d'onde ad ampiezza modulata

Questa funzione presenta due singolarità:

$\begin{displaymath}f(t)=\left\{ \begin{array}{cc}F cos(\omega_1 t) cos(\omega_0 t) & -\tau\leq t \le +\tau\\0 & altrimenti\end{array}\right.\end{displaymath}$

(7)

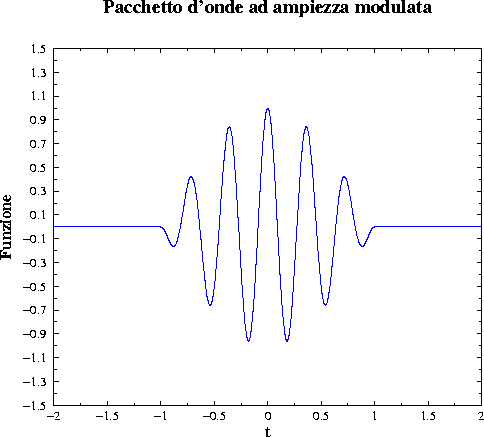

ed il suo grafico è il seguente:

$\begin{figure}\centerline{\epsfig{figure=fvar.eps,width=10cm,angle=-90}}\end{figure}$

La trasformata di Fourier è la seguente funzione:

$\begin{displaymath}F(\omega)=\int_{-\infty}^{+\infty} f(t)e^{i\omega t} dt =2\i......\omega_0-\omega_1+\omega)\tau]}{(\omega_0-\omega_1+\omega)}].\end{displaymath}$

(8)

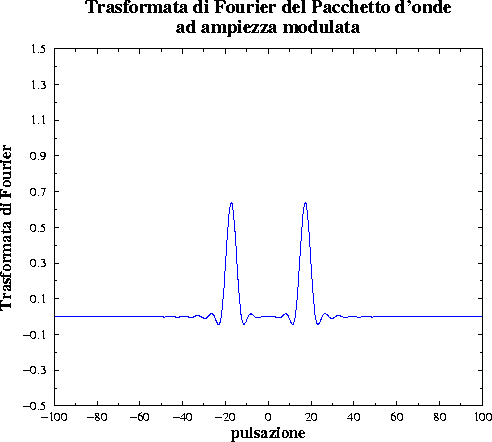

Il suo grafico è il seguente:

$\begin{figure}\centerline{\epsfig{figure=tvar.eps,width=10cm,angle=-90}}\end{figure}$

Se vuoi leggere dei commenti sui grafici appena visti clicca qui.

L'antitrasformata è il seguente integrale:

$\begin{displaymath}f(t)=\int_{-\infty}^{+\infty} F(\omega)e^{-i\omega t} d\omega \approx2\int_{0}^{\Omega}F(\omega) cos(\omega t) d\omega,\end{displaymath}$

(9)

che va eseguito numericamente fissando il valore della pulsazione di taglio $\Omega$ . Potete visualizzare come la funzione possa essere sempre meglio approssimata all'aumentare di $\Omega$ cliccando ove opportuno.
